M F T-II 工業燃氣表
密封性測試臺
使用說明書
天津市新聯儀表設備有限公司
022—86872235 86872236 13001379761
一 用途
MFT-II智能型密封性測試臺，適用于燃氣表生產廠及質量技術監督部門對G10 G16
G25 和 G40 G65 G100 工業燃氣表進行密封性檢測，確保燃氣表的使用安全。
二 特點
1 可同時對二臺或四臺燃氣表進行密封性檢測，也可對不同規格的燃氣表進行同臺檢測。
2 采用氣動法蘭夾表，工作效率高。
3 使用調壓閥調節試驗壓力，操作方便。
4 采用美國NOVA公司進口壓力傳感器測量壓力；數字顯示各臺位檢測結果。
5 檢測過程智能控制，檢測時間數字設定，超差自動報警。
三 主要技術指標
1 檢測壓力范圍 0 - 60 80 100 kPa
2 氣源壓力0.5 – 0.8 MPa
3 密封性壓力泄漏檢測分辨率 1 Pa
4使用環境溫度 20 ± 5℃ 。

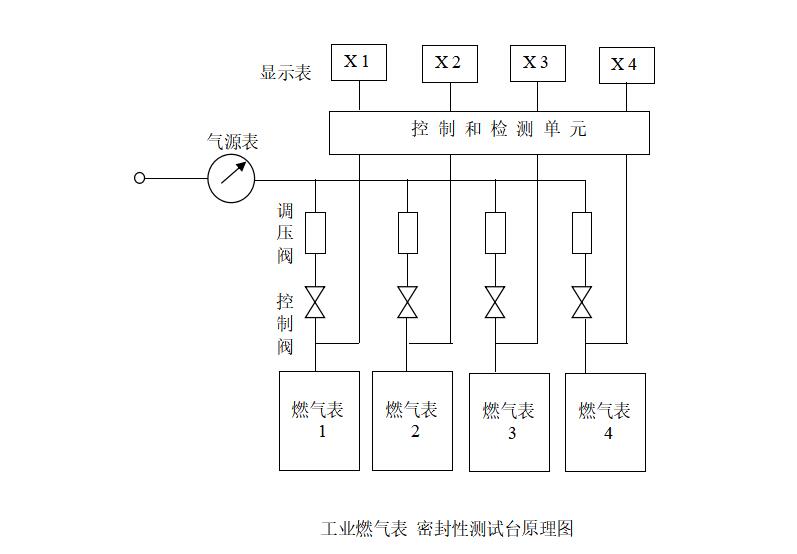

四 工作原理
該檢測裝置的工作原理是利用調壓器，提供一個壓力穩定的檢定壓力，采用控制閥，分別控制各臺被檢燃氣表的充氣加壓。閉氣檢測期間多臺被檢燃氣表之間互相隔離，由智能數字表顯示測試壓力，和壓力變化量。在檢定規程規定的3分鐘時間內壓力變化不超過允許值確定合格，否則即為漏氣。
五 結構組成
控制和檢測單元內設有四臺壓力傳感器，和四臺智能數顯表。用于顯示測試壓力和檢測期間各臺被檢表的壓力變化。
四路檢測分別設有調壓器和控制閥，分別對不同規格的燃氣表控制和加壓。
不同規格的燃氣表配備相應的螺紋連接器和氣動法蘭夾表器。

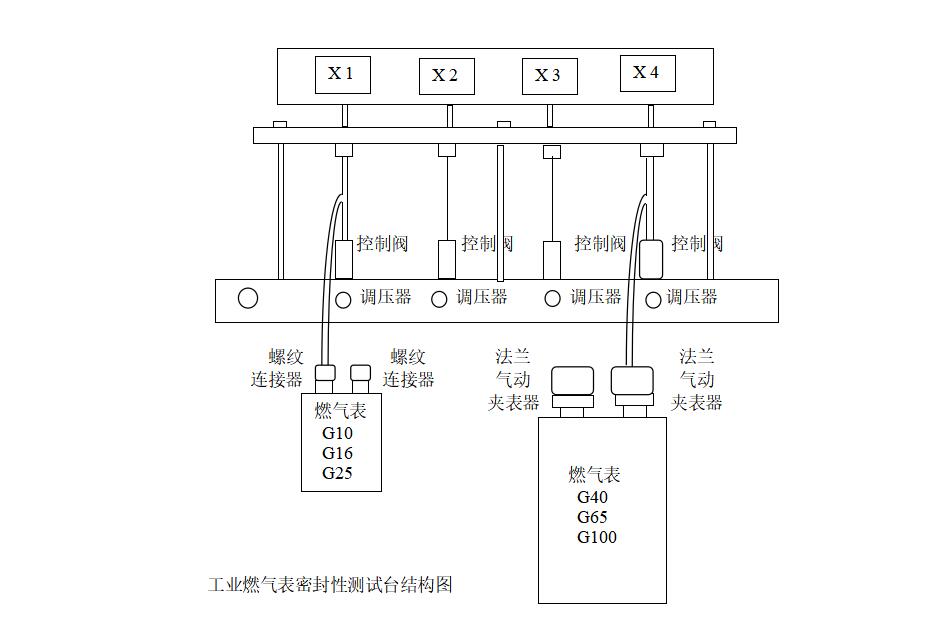

工業燃氣表密封性測試臺結構圖
六 操作方法
1 測試臺通電，進入顯示測試壓力，此時保留小數點兩位，顯示單位kPa；
如果前次測試結束，開始下次測試，按下首位顯示表的復位鍵即可。
2 連接好各臺位的燃氣表，分別打開控制閥，向被測表施加最大工作壓力1.5倍的測試壓力，然后關閉控制閥。
3 觀察各燃氣表的壓力值穩定后，按首位顯示表的“定標”鍵；即轉入密封性測試階段。
4 此時保留小數點三位，顯示的是壓力變化值，經過3分鐘自動定時后，壓力變化不超過允許值即為合格。
5 如果某臺被測表壓力變化超過設定允許值，顯示面板會數字閃爍報警，提示超差。
七 參數設置
1 長按
設置 鍵 8秒鐘以上，此時面板鍵盤處于設置功能狀態：
2 單擊
設置 鍵 可依次選定所需設置的參數。
3 單擊
數字 鍵 閃亮位數字加1 。
4 單擊
鍵 閃 亮位向右移動一位。
5 單擊“ 。”鍵 可在閃亮位選定或放棄小數點。
6 單擊
確認 鍵 對所有參數設置予以確認。控制儀返回正常測量狀態
設 置 儀 參 數 表
|
標 志 |
含 意 |
單 位 |
本儀表置數 |
|
L1 |
提示符；無需置數 |
|
|
|
P1 |
第一臺位壓力量程 |
kPa |
|
|
P2 |
第二臺位壓力量程 |
kPa |
|
|
P3 |
第三臺位壓力量程 |
kPa |
|
|
P4 |
第四臺位壓力量程 |
kPa |
|
|
dp |
允許壓力變化值 |
kPa |
|
|
Uo |
加壓測試時間 （一個數字代表5秒時間） |
S |
|
|
Pr |
量程校正值 |
kPa |
|
八 壓力檢測單元的校正（標定）
（一）零位的校正
檢定臺通電預熱15分鐘后，即可進行。
1 零位校正必須在各個臺位的氣缸均處于松開狀態，燃氣表所加壓力為零時進行。
2 長按
時間 鍵8秒鐘以上，然后按
確認 鍵；各個臺位顯示壓力即可回零。
（二）量程的校正
1 壓力量程可以選定60kPa 80kPa 100kPa 校正點通常為60kPa。
2 各個臺位的氣缸均處于松開狀態，打開控制盒的后蓋，利用多通測試接頭同時給各 個壓力傳感器加入60 kPa測試壓力
3 長按 “
. ” 鍵8秒鐘以上，再單擊
確認 鍵即可，此時各臺位的壓力顯示均為60 kPa
八 使用注意事項
1 閉氣密封性測試階段，測試環境溫度變化不得超過0.5 ℃ 。
2 密封性測試裝置不要放置在空調出風口的直吹位置。
3 密封性測試裝置不要放置在陽光直接照射到的位置。
4 燃氣表檢測之前應在和檢測溫度相同的環境下放置4小時以上。
天津市新聯儀表設備有限公司
地址：天津市北辰區王秦莊工業區 郵編 300400
電話：13001379761 022—86872236 86872235
