一 原理概述
平衡流量計對傳統節流裝置進行了重大的改進,自身具有平衡整流的特征。除保持了標準節流裝置簡單、可靠、安全、適用面廣等優點之外,突出有直管段要求低、量程比寬、永久壓損小等優點;同時還克服了標準節流裝置的雜物滯留、堵塞和邊緣銳角易磨損、維護和檢定成本高等缺點,適用于氣體、液體、蒸汽、氣固、液固混合介質的測量。
平衡孔板依據的基本原理同標準孔板一樣,適用于流體連續性方程和伯努力方程,所不同的是流體的流通截面不一樣,標準孔板流通截面是單個圓形,平衡孔板流通截面是多個環形,可以等效成單個圓形流通截面,等效孔徑為d,等效孔徑比β=d/D,在己知有關參數的條件下,根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下:
c——流出系數
d——工作條件下節流件的節流孔或喉部直徑 m
D——工作條件下上游管道內徑 m
q
m——質量流量 kg/s
q
v——體積流量 m
3/s
β——直徑比d/D
ρ——流體的密度 kg/m
3
ε——可膨脹性系數 無量綱
二 技術參數
1 公稱通徑 DN15 - 3000
2 精 度 ±0.3% ±0.5% 1.0%
3 重 復 性 ±0.2%
4 量 程 比 10:1 以上
5 β值范圍 0.25 - 0.85
6 雷 諾 數 200 - 10
7
7 溫度范圍 - 200℃ — 600℃
8 壓力范圍 ≤ 42Mpa
9 連接方式 夾持連接、法蘭連接
三 主要特點
1 測量精度高
平衡流量計對稱多孔設計,使流場分布達到均衡調整,能基本消除僅單孔節流帶來的死區效應,取壓區域渦流大大降低,取壓口獲取的差壓信號信噪比高;重復性好,測量精度可達0.5%。
經過實流標定,傳感器精確度可達±0.3%、±0.5%,適用于貿易計量場合。
幾何尺寸檢驗,傳感器精確度可達±0.5%、±1.0%,適用于過程控制場合。
2 直管段要求短
平衡流量計對稱多孔設計,能將流場快速整流成近似理想狀態。同其它類型的差壓流量計相比,對直管段的要求小,安裝時前直管段要求為3D,后直管段要求為1D。即使直管段小至0.5D - 2D也能得到滿意的測量結果。
3 永久壓損小
平衡流量計結構設計大幅度減小了死區效應,在相同的差壓值情況下,能將標準孔板因死區渦流帶來的永久壓力損失降低2-3倍,接近了文丘里管的水平。
4 測量范圍寬
平衡流量計突破標準節流裝置的測量局限,可以根據流體特性進行靈活多變的結構設計。量程比達到10:1,選擇合適的參數可以達30:1以上。
雷諾數范圍為200~10
7,且越是高流速段節流特性越佳。
5 穩定性好
平衡流量計在下游形成的渦流小,重復性大大提高,可達±0.1%。從而信號穩定性好。。
6 有效精度壽命周期長
平衡流量計多個流通孔分散受力,無銳角磨損,流量系數長期保持不變,穩定性好;有效精度壽命周期長于標準孔板5-10倍。
7 可測量臟污介質
平衡流量計的多孔平衡設計,大大降低了節流件前端的阻擋區和后端的滯留區,保證臟污介質順利通過。
8 適用各種介質
① 即可測量常態的氣體、液體、蒸汽;
② 又適合極低溫流體LNG,液氮,液氧,液氬,液化乙烯,液氫,液氯等,能有效防止氣化,測量效果最佳。
③ 平衡流量計可以測量漿料、氣液、氣固、液固含少量固體顆粒介質的測量。
④ 還可以測量雙向流。
四 安裝使用
1 安裝位置
平衡流量計應安裝在直管段盡量長的位置上,通常前直管段要求為3D,后直管段要求為1D。(上游占70% 下游占30% 左右)如現場條件所限小于上述要求也能進行測量。
2 管道條件
安裝平衡流量計的管道應該是直的。在上、下游2D長管段范圍內的管道的圓度應該在±0.3% 以內,且應以上游2D長度內測得的平均直徑值做為平衡流量計的設計用直徑。
3 安裝要求
(1)平衡流量計必須在管道清洗、掃線后方可進行安裝。
(2)平衡流量計應與管道軸線垂直。節流件上游端面與管段軸線垂直度偏差在±1
o之內。
(3)平衡流量計安裝時,應保證節流件中心與管道軸線同心。
(4)平衡流量計的法蘭墊片不得突出管內壁。
(5)所有調節流量的閥門應安裝在節流件下游側。

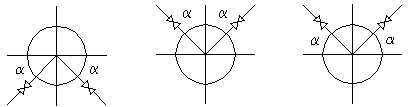

(7)平衡流量計安裝在水平或傾斜的管道內,取壓口的位置(如下圖所示):
α≤45
o α≤45
o α≤45
o 最好α=0
o
測量液體 測量氣體 測量蒸汽
(8)平衡流量計安裝在垂直管道上時,取壓口的位置可在取壓裝置的平面上任意選擇,但應注意測量液體和蒸汽時下引出管應向上彎至兩引出管位于同一水平面。測量水蒸汽時應裝設冷凝器,并且兩冷凝器應保持相同高度。
4 差壓變送器的安裝
(1) 測量氣體時應安裝在平衡流量計的上方,
(2) 測量液體蒸汽時應安裝在平衡流量計的下方
5 導壓管線的安裝
(1)為保證導壓管路的暢通,測量氣體時管路不能積水,(應在可能積水的下方加裝集水器)。測量液體時管路不能積氣,(應在可能積氣的上方加裝集氣器)。
(2) 為避免溫差導致虛假差壓,正負導壓管應盡量靠近鋪設,嚴寒地區導壓管應加防凍措施
(3) 導壓管長度通常應小于16m,并且導壓管線的水平段傾斜度應大于1:10,當差壓信號傳送距離較長時,導壓管線應按鋸齒型分段傾斜,并在各段分別裝設集氣器或集水器。
(4) 導壓管的直徑,視被測介質和導壓管線長度而定。
導壓管內徑 信號管路
mm 長度
被測流體 |
< 16 m |
16—45 m
|
45—90 m
|
|
水、水蒸氣、干氣體 |
7—10 |
10 |
13 |
|
濕氣體 |
13 |
13 |
13 |
|
低中粘度油脂 |
13 |
19 |
25 |
|
臟的液體或氣體 |
25 |
25 |
38 |
