LYV系列 V形錐流量計使用說明書
天津市新聯儀表設備有限公司
13001379761 022—86872235 86872236
一、工作原理:
V形錐流量計是以V形內錐為節流件的新型流量測量?jī)x表。是在標準節流裝置的基礎上發展起來的系列產品。用于液體、氣體和蒸汽的流量測量。其理論基礎和標準孔板、噴嘴、一樣是基于封閉管道中能量守恒定律—伯努利方程和流動連續性方程,在穩定流的情況下,管道中的流速與差壓的開方成正比。
2 標準狀態體積流量: Q
0 = Q·ρ/ρ
0
3 質量流量: M = Q·ρ
二、結構特點
V形錐式流量計與標準節流裝置的區別在于:其節流件是沿管道中心軸線安裝的V形圓錐體,流通面是緊貼管內壁的與管道同心的圓環,而標準節流裝置則是在管道中心開孔的孔板或噴咀。以上結構的不同,使V形錐式流量計在實際使用中存在以下顯著特點:
1 不存在堆積和阻塞現象通,特別適宜混相流或含雜質的流體流量測量。
通常流體中的固體雜質以及冷凝水沉墜于管道下方,而懸浮物則飄浮在管道上部,一般是緊貼著管壁低速流動,遇到標準節流孔板雜質很容易沉淀堆積,以至于影響測量精度或堵塞取壓口,使測量無法正常進行。顯而易見V形錐式流量計的結構特點使雜物暢通無阻,特別適宜測量混相流( 如氣體中帶有少量液體或蒸汽中帶少量水分 )或含雜質的氣體、液體的流量測量。
2 直管段要求低
節流元件上游的阻流體如彎頭、閥門、三通、擴徑管、縮徑管等都會使管道內的流速分布不均勻,導致取壓截面圓周上各點產生的差壓并非相等。標準節流裝置的取壓孔是管道的圓周上的某一個點(法蘭取壓或徑距取壓節流裝置),而環室取壓節流裝置雖然有環室作為均壓環,但取壓孔仍是環室圓周上的某一個點,取壓孔與環室圓周上各個均壓孔的距離并不相等,所以無法實現真正的均壓,這就要求標準孔板的前后相當長的直管段, 以保證流體充分發展,流速分布達到均勻?qū)ΨQ。
而V形錐式流量計沿管道中心軸線安裝的V形內錐管, 其尖角迎著流向,作用相當于一個整流器, 使流速分布趨向平坦和對稱,流場得到優化。再有V形錐式流量計的負壓取自錐體后部的中心軸上,這就從結構上實現了真正的均壓,近而使V形錐式流量計對直管段的要求遠遠小于標準孔板。一般上游直管段0.5—3 D即可。
3 測量精度高、長期穩定性好
(1) V形錐出廠時已固定安裝在一段已知內徑的測量管內 ,避免了安裝不當帶來的誤差。而V形錐安裝在管道中間,高溫測量時具有自由膨脹空間不易變形, 固而實際測量精度高于標準孔板。
(2) V形錐的邊緣設計加工為鈍角,因?yàn)椴幌罂装邃J角那樣容易磨損,所以長期穩定性好。尤其是大口徑測量無需經常檢定,給用戶帶來極大的方便。
4 范圍度(量程比)寬
V形內錐不只象孔板那樣簡單的作為一個節流、阻流元件,而同時作為導流體、引導流體逐漸朝向管道壁收縮,這樣在錐體后側產生的高頻喘流,幅值只及孔板的20% 以下,因而可以獲得信噪比更高的有效差壓值,測量精度達0.5% 、重復性0.1 % 、范圍度可達10:1 -- 15:1 。
5 壓力損失小
V形錐流量計的背壓由于渦流小、信噪比高、輸出穩定,通常要求5kPa左右的較小的差壓就能夠?qū)崿F(xiàn)高精度的測量,相對于孔板節流裝置而言壓力損失可降低3—5倍。
三 主要技術參數
公稱通徑 15 — 2000 mm ( 超此范圍可協議定購 )
不確定度 ± 0.5 %
重 復 性 ± 0.1 %
量 程 比 10 :1 -- 15 :1
直 管 段 上游側 0.5— 3 D 下游側 0—1 D
公稱壓力 1.0 1.6 2.5 4.0 6.4 MPa
介質溫度 ≤ 700 ℃
四、儀表的結構
(一) 分體型V形錐流量計
分體型V形錐流量計的V形錐流量傳感裝置( 相當于孔板一類的能夠產生與流量相關的差壓信號的節流裝置 )、差壓變送器分體安裝,之間通過導壓管路相連,再將差壓變送器的電流信號送給流量積算儀進行流量測量,其結構見圖1和下表。
|
DN |
15~25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
長度 |
15*D |
180 |
200 |
240 |
270 |
310 |
360 |
400 |
440 |
500 |
600 |
720 |
|
重量 |
4—6 |
6 |
8 |
10 |
14 |
20 |
30 |
42 |
64 |
92 |
138 |
195 |
|
DN |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1400 |
1600 |
2000 |
|
長度 |
780 |
840 |
960 |
1100 |
1220 |
1350 |
1450 |
1560 |
1670 |
1880 |
2100 |
2560 |
|
重量 |
220 |
265 |
384 |
467 |
539 |
602 |
667 |
884 |
1060 |
1356 |
2240 |
3980 |
(二) 一體化V形錐流量計

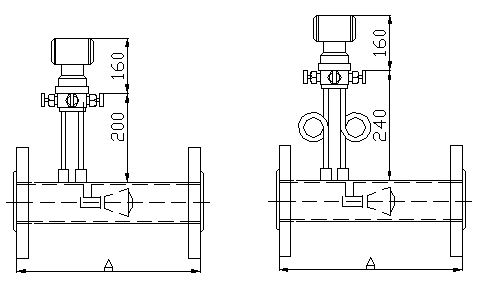

一體化V形錐流量計將V形錐流量傳感裝置、導壓管、冷凝管(測量蒸汽時用)三閥組、差壓變送器設計組裝成一體,用戶無須再另外敷設導壓管路,給現場安裝和日后維修帶來極大方便,一體化結構見圖二,( V形錐流量傳感裝置與分體式結構尺寸完全相同 )。
DN12 – 32用于氣體.液體測量 (內藏式結構帶前后測量管、可法蘭或螺紋連接)

DN40以上 用于氣體、液體 DN40以上 用于蒸汽

五 選型和訂貨
1 訂貨前用戶應詳細地填寫節流裝置咨詢書。
2 注意管道內徑、外徑需填寫準確,以保證設計制造、和現場安裝順利。
3 一體化結構將V形錐流量計、不銹鋼三閥組、差壓變送器設計制造成一體,安裝維修更為方便,推薦優先選用。
六 儀表的安裝
(一)一體化V形錐流量計的安裝

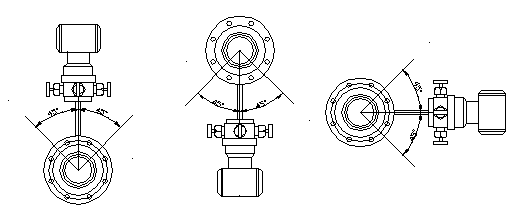

測量氣體、蒸汽 測量液體 測量氣體
1 一體化V形錐流量計推薦安裝在水平管道,如上圖所示:
2 一體化V形錐流量計安裝在傾斜的或垂直的管道,測量氣體時,導壓短管、三閥組、差壓變送器中不應存有冷凝水。
3 一體化V形錐流量計安裝在傾斜的或垂直的管道,測量液體、蒸汽時,差壓變送器的正、負壓容室應處于同一水平位置,以免產生附加差壓,影響測量精度。( 此時應作為特殊定貨,說明垂直安裝或管道傾斜角 )
(二)分體型V形錐流量計的安裝

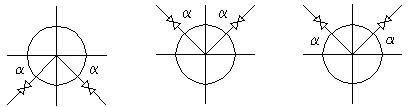

1 安裝在水平或傾斜的管道內,分體型V形錐流量計和標準孔板等節流裝置一樣,取壓口的位置(如下圖所示):
被測流體為液體 被測流體為氣體 被測流體為蒸汽
α≤45
o α≤45
o α≤45
o 最好α=0
o
2 安裝在垂直管道上時,取壓口的位置可在圓周360
o內任意選擇,但應注意測量液體和蒸汽時下引出管應向上彎至兩引出管位于同一水平面。
3 當測量介質為水蒸汽時應裝設冷凝器,并且兩冷凝器應保持相同水平高度。
4 差壓變送器的按裝
(1) 測量氣體時,應安裝在流量計的上方,正負壓容室內不應有冷凝液(配有隔離器罐時除外)
(2) 測量液體時,應安裝在流量計的下方,正負壓容室內不應有氣體存在。
5 導壓管線的安裝
(1)為保證導壓管路的暢通,測量氣體時管路不能積水,(應在可能積水的下方加裝集水器)。測量液體時管路不能積氣,(應在可能積氣的上方加裝集氣器)。
(2)為避免溫差導致虛假差壓,正負導壓管應盡量靠近鋪設,嚴寒地區導壓管應加防凍措施
(3)導壓管長度通常應小于16m,并且導壓管線的水平段傾斜度應大于1:10,當差壓信號傳送距離較長時,導壓管線應按鋸齒型分段傾斜,并在各段分別裝設集氣器或集水器。
(4) 導壓管的直徑,視被測介質和導壓管線長度而定。
導壓管內徑 信號管路
mm 長度
被測流體 |
< 16 m |
16—45 m
|
45—90 m
|
|
水、水蒸氣、干氣體 |
7—10 |
10 |
13 |
|
濕氣體 |
13 |
13 |
13 |
|
低中粘度油脂 |
13 |
19 |
25 |
|
臟的液體或氣體 |
25 |
25 |
38 |
七 儀表的使用
